      Подводная кабелеукладка

      Надводное и подводное позиционирование при укладке кабеля
      Сфера
      Сопровождение строительства гидротехнических сооружений
      Клиент
      Севмаш
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка
      Подводная кабелеукладка

      Описание

      В 2012–2013 годах для ПО «Севмаш» был модернизован действующий стенд обработки и измерения магнитных полей.
      Общая протяженность траншеи более 1.5км на глубинах 14-27 метров.

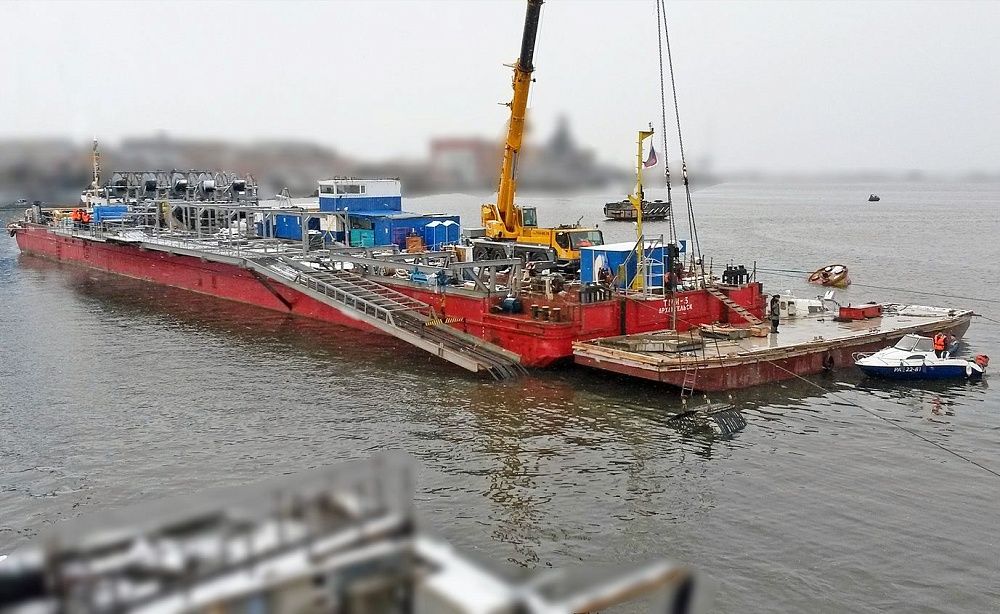

      Специалисты «Сонар» обеспечивали позиционирование баржи кабелеукладчика над подводной траншеей в реальном времени.

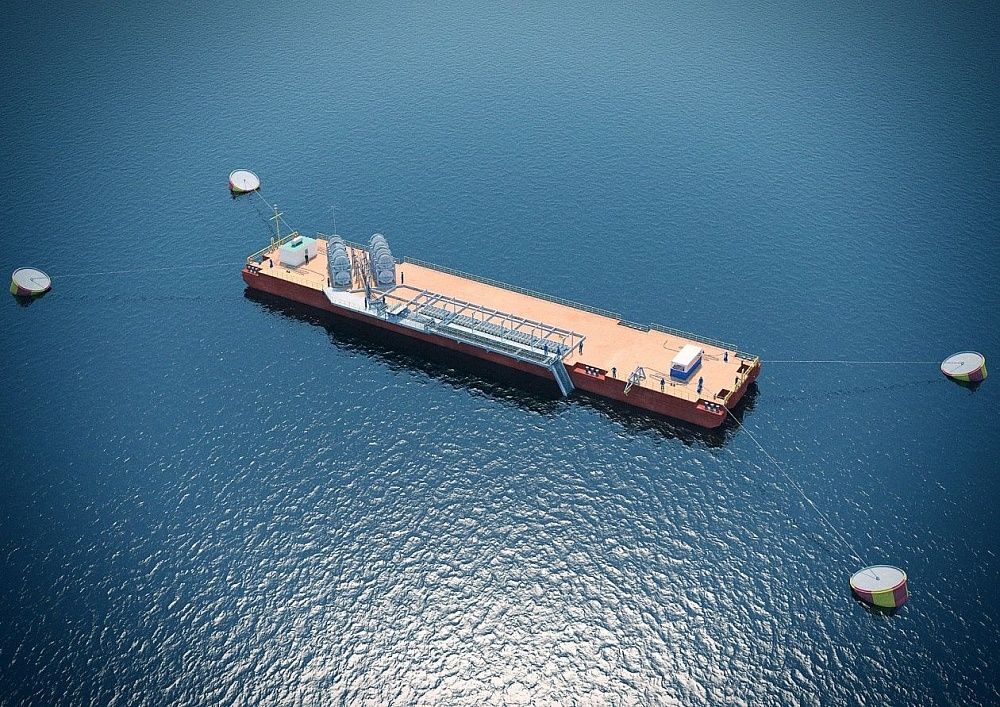

      Одной из особенностей проведенных работ был способ передвижения баржи при укладке.

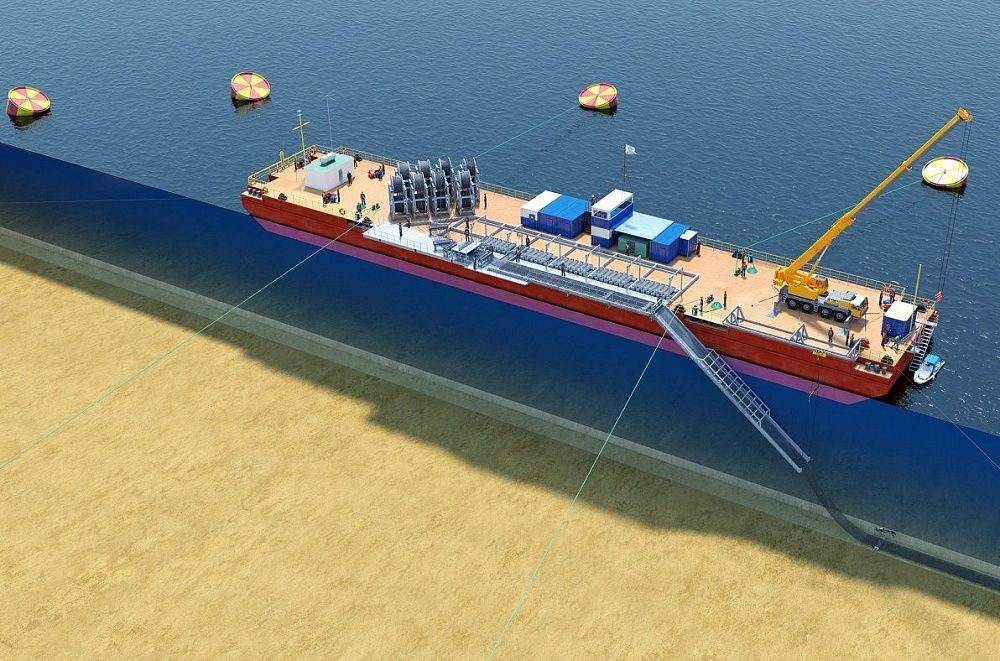

      Приведение в движение осуществлялось попеременным набиванием (натяжением) и травливанием (выпусканием) десяти швартовых концов.

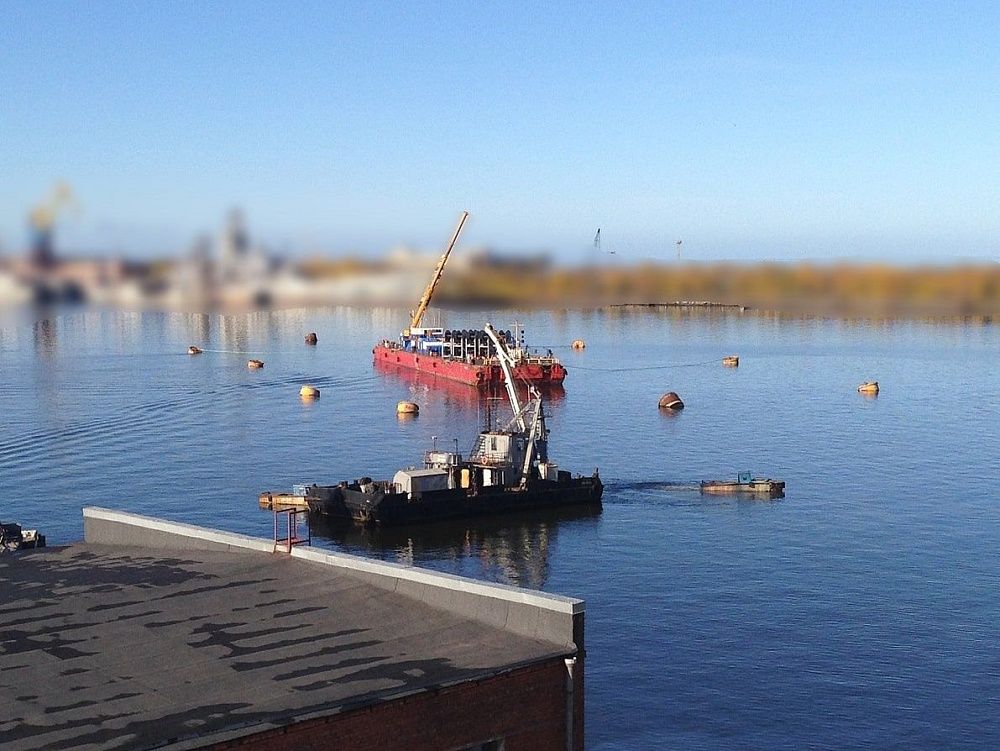

      Швартовные концы по мере движения баржи перекидывались на швартовные бочки, находящимися на акватории.

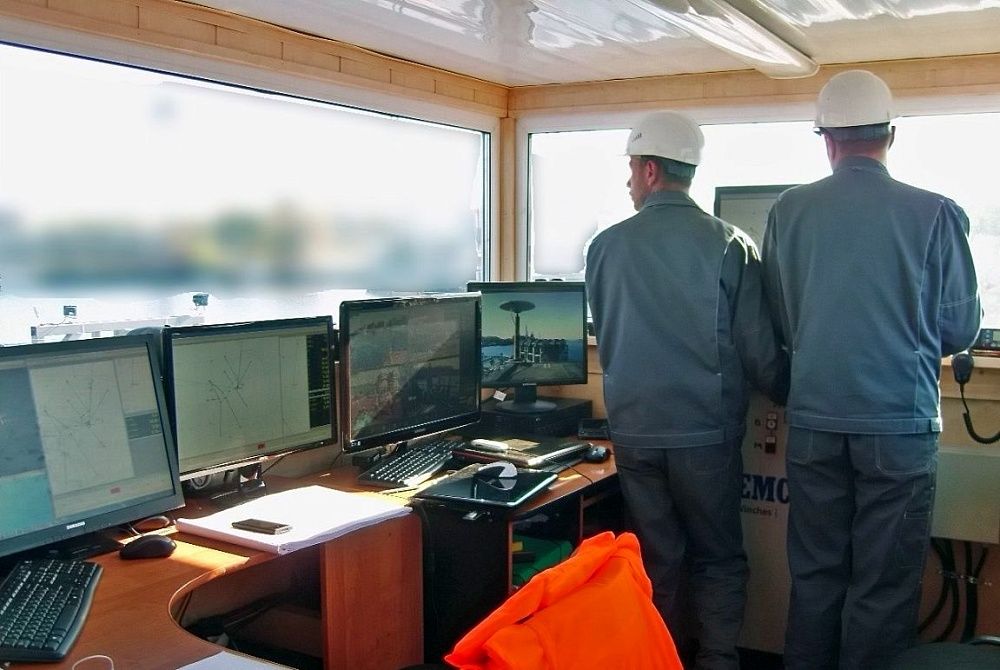

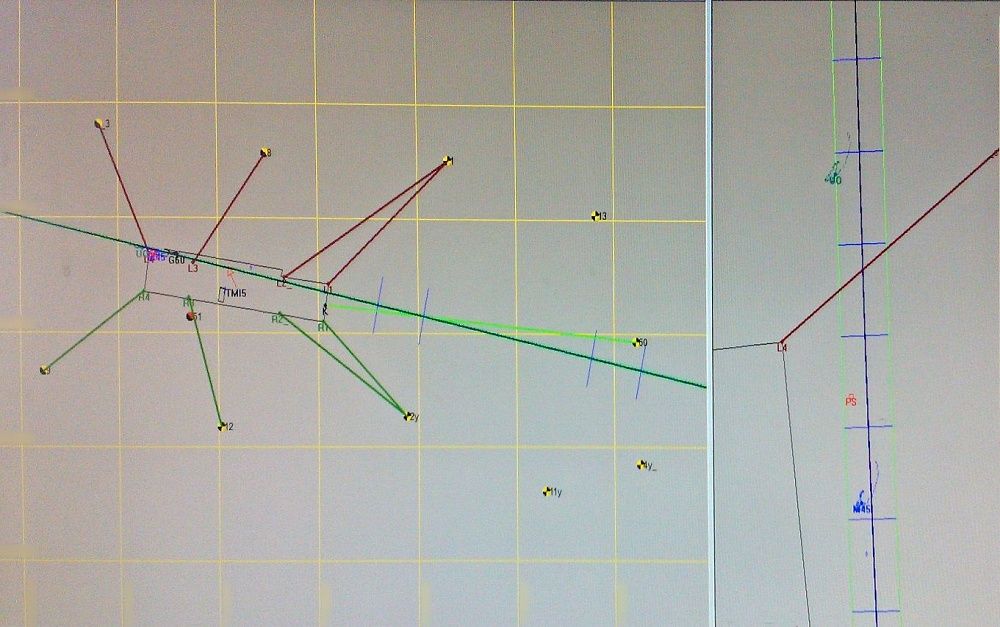

      Отображение положения баржи, бочек и самих швартовых отображалось в рубке на экранах операторов\судоводителей.

      Инструментальный контроль положения кабелей при укладке осуществлен в реальном времени.

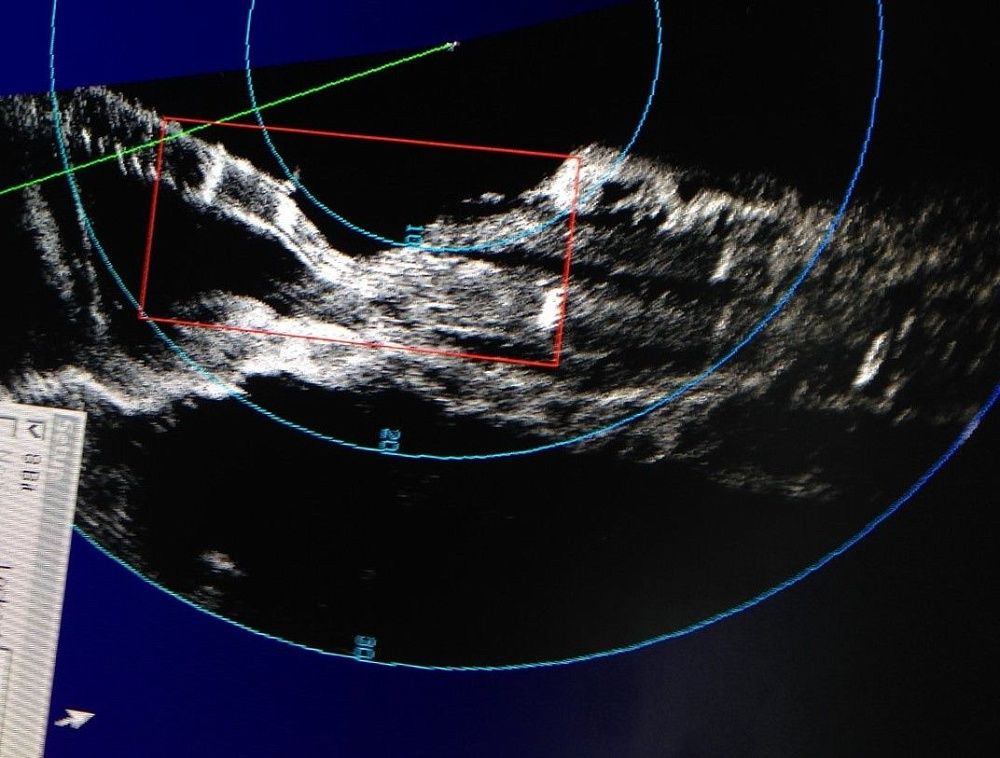

      Провис и натяжение кабелей под водой контролируется по аккустическим изображениям от гидролокатороа секторного обзора.

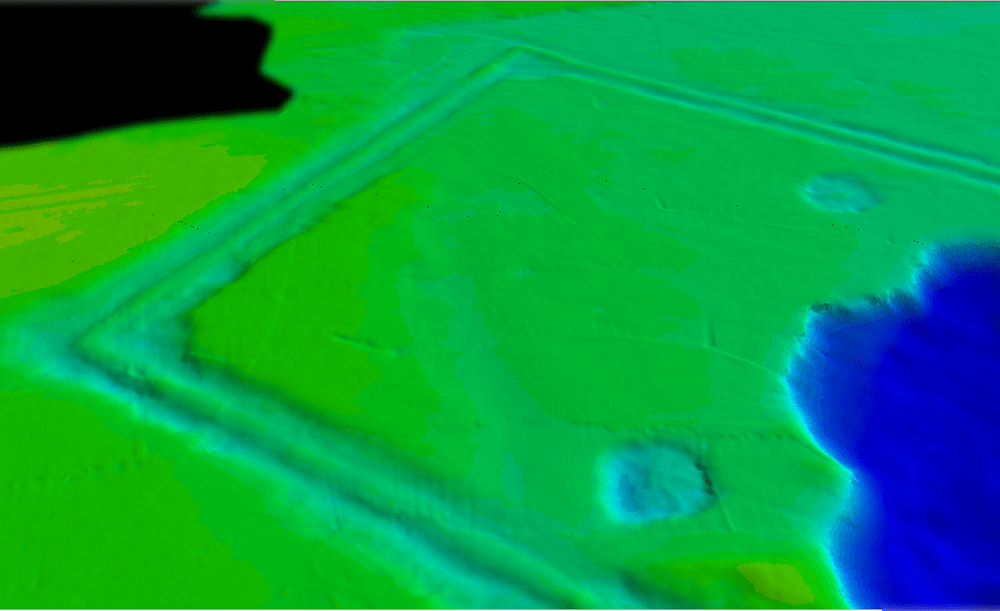

      Производство контрольных и исполнительных съемок на участках укладки выполнено промерным катером с комплексом МЛЭ высокого разрешения.

      Впервые применяемая в Белом море методика позиционирования позволила безопасно и оперативно производить маневры по акватории действующего промышленного предприятия.
